Резервуары РВС: понятная и практичная инструкция по вертикальным стальным ёмкостям

Вертикальные стальные резервуары — рутинный элемент любой нефтехимической площадки, АЗС или промышленного склада. Несмотря на привычность, у них много нюансов: конструкция, крышки, защита от коррозии и требования безопасности. В этой статье разложу всё по полочкам: от типов крыш до регулярного обслуживания. Пишу спокойно, по-простому, чтобы после чтения было легче общаться с проектировщиками и выбирать поставщиков. На сайте https://mir-steel.ru/product-category/rezervuary-rvs/ вы можете узнать больше про резервуары РВС.

Если вы работаете с резервуарами впервые или просто хотите обновить представление о РВС, пройдёмся по главным вопросам: из чего делают резервуары, как они защищаются от утечек, что важно при эксплуатации и какие проверки нужно проводить, чтобы оборудование служило долго и безопасно.

Что такое РВС и где их используют

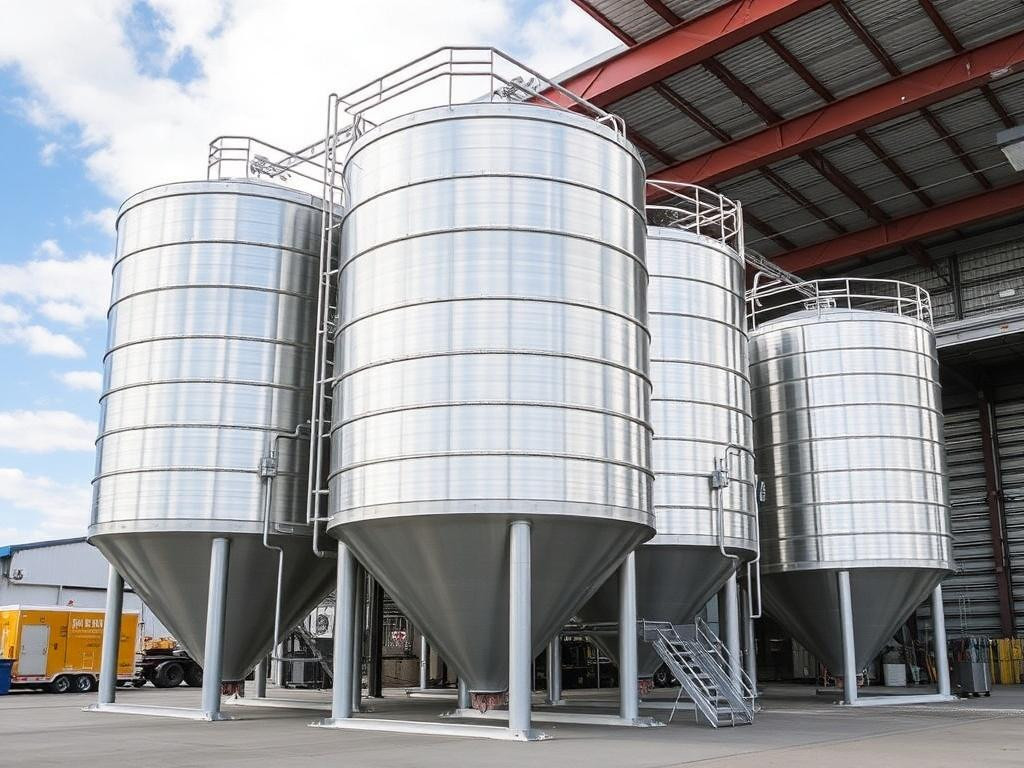

Под аббревиатурой РВС обычно подразумевают резервуары вертикальные стальные — цилиндрические емкости атмосферного давления для хранения жидких продуктов. Они бывают разного объёма: от нескольких кубометров на малых базах до десятков тысяч кубометров на нефтебазах. Простота формы обеспечивает удобство производства, монтажа и контроля состояния.

Применение таких резервуаров широкое: хранение нефти и нефтепродуктов, растительных масел, воды, топлива для локальных генсетей, технологических растворов. В подборе конфигурации важны характеристики продукта — температура, агрессивность, воспламеняемость — и требования к защите окружающей среды.

Типы крыш и особенности конструкций

Крыша резервуара определяет множество эксплуатационных свойств: сколько испарений уйдёт в атмосферу, как будет происходить прием/отдача продукта, насколько просто обслуживать ёмкость. Основные варианты — стационарная (фиксированная) крыша и поплавковая крыша. Есть также купольные и комбинированные решения.

Поплавковая крыша плавает по поверхности продукта и минимизирует испарения. Для хранения лёгких горючих композиций это важный плюс. Фиксированная крыша проще, дешевле и подходит для негорючих или менее летучих жидкостей. При выборе учитывают требования экологического законодательства и технологические ограничения.

Краткое сравнение типов крыш

Тип крыши	Преимущества	Ограничения
Фиксированная (стационарная)	Простота конструкции, низкая стоимость, лёгкость обслуживания	Больше испарений, не подходит для очень летучих веществ
Внешняя поплавковая	Снижает потери на испарение, улучшает пожарную безопасность	Требует плотных уплотнений, сложнее в обслуживании
Внутренняя поплавковая	Защита от атмосферного воздействия, минимальные испарения	Сложнее конструктивно, дороже в изготовлении
Купольная	Улучшенная защита от осадков и ветра	Редко используется для больших объёмов

Основные элементы резервуара и используемые материалы

Конструктивно РВС состоит из днища, цилиндрической обечайки, крыши и внутренних элементов: поплавка, уплотнений, патрубков и смотровых люков. Важна не только сталь, но и способы её обработки: сварка, термообработка, контроль качества швов.

Чаще всего применяют углеродистую сталь с соответствующей защитой от коррозии. Для агрессивных сред используют легированные стали или внутренние покрытия. Материалы подбирают с учётом температуры хранения, скорости коррозии и эксплуатационных нагрузок.

Ключевые элементы в списке

обечайка (стенки резервуара);
днище с дренажной системой и возможным подогревом;
крыша (фиксированная или поплавковая);
манометры, уровнемеры, сигнальные датчики и контрольные патрубки;
люки для доступа и технического обслуживания;
уплотнения и вентиляционные устройства.

Фундаменты и расчётные нагрузки

Фундамент — не менее важная часть, чем сам резервуар. Он равномерно распределяет вес, предохраняет от неравномерной осадки и обеспечивает устойчивость при ветровых и сейсмических воздействиях. Для больших ёмкостей используют монолитную плиту или кольцевой фундамент в зависимости от грунтовых условий.

При проектировании принимают во внимание массу ёмкости в пустом и полном состояниях, динамические нагрузки при приёме/отдаче продукции, снеговую и ветровую нагрузку. Особенно важно учитывать изменение уровня подвижности грунта и возможную разницу осадок по периметру, чтобы не допустить деформации обечайки и повреждения швов.

Защита от коррозии и покрытия

Защитные системы решают задачу продления жизни резервуара и уменьшения риска утечек. Базовая схема — шлифовка поверхности, нанесение грунта и нескольких слоёв эмали или полиуретанового покрытия. В более сложных условиях применяют внутренние футеровки и катодную защиту.

Катодная защита эффективна для подземных и контактирующих с влагой элементов. В сухих условиях достаточно качественного лакокрасочного покрытия и регулярной ревизии. Важный момент — правильно подобранная система уплотнений для поплавковых крыш: некачественное уплотнение быстро приведёт к коррозии краев и утечкам испарений.

Эксплуатация, осмотры и ремонт

Эксплуатация резервуаров требует системного подхода: график осмотров, ведение журналов, контроль уровней и состояния уплотнений. Часто аварии случаются не из-за конструктивного дефекта, а из-за халатности при обслуживании.

Регулярные обследования включают визуальный осмотр внешней поверхности, измерение толщи стали, проверку антикоррозийного слоя, тесты уплотнений крыш и контроль системы отвода паров. Для ремонта применяют сертифицированные материалы и сварщиков с подтверждением квалификации.

Таблица: типовые интервалы осмотров

Элемент	Частота осмотра	Что проверяют
Внешняя поверхность	ежеквартально	покрытие, коррозия, повреждения
Уплотнения поплавковой крыши	ежемесячно	герметичность, износ
Днище (ультразвуковая проверка)	раз в год	толщина металла, коррозионные очаги
Электроизоляция и заземление	раз в полгода	стойкость соединений, целостность проводников

Безопасность и экологическая ответственность

Безопасность вокруг резервуаров — это не только правила пожарной охраны, но и защита почвы и воды от загрязнения. Обязательно наличие брандмауэров, сборных ограждений (лейнэнов), аварийных насосов и системы обнаружения утечек. Для особо опасных продуктов вводят дополнительные меры: системы испарений и рекуперации, блоки автоматического перекрытия.

Экологическая ответственность включает план действий при ЧС: куда слить продукт, как локализовать разлив, как уведомить контролирующие органы. Проектные решения должны учитывать сбор и утилизацию льяльных вод, систему нейтрализации и контроль атмосферных выбросов.

Примеры расчётов и типичные размеры

Основная формула объёма цилиндрического резервуара — V = πR²H. Это помогает быстро оценить, какую ёмкость даст определённый диаметр при заданной высоте. На практике для больших объёмов чаще увеличивают диаметр, а высоту держат в технически удобных пределах.

Ниже — упрощённая таблица, которая показывает, какие диаметры и высоты применяются чаще всего для типовых объёмов. Это ориентиры, а не жёсткие стандарты: реальный проект согласуют с расчетами нагрузок и доступным местом.

Примерный объём	Типичный диаметр	Типичная высота	Применение
10–100 м³	2–4 м	1.5–4 м	малые склады, локальные резервуары
100–1000 м³	4–12 м	3–8 м	региональные базы, технологические ёмкости
1000–10000 м³	12–40 м	6–12 м	нефтебазы, крупные складские ёмкости

Как выбирать РВС для вашего объекта

Выбор резервуара начинается с ответа на простые вопросы: какой продукт хранится, какие условия транспортировки и приёма, какие нормативы нужно соблюдать и какой бюджет доступен. Дальше идут детали: нужна ли поплавковая крыша, какое покрытие, какой уровень автоматизации контроля.

При выборе поставщика обратите внимание на опыт монтажа, наличие сертификатов на материалы и сварку, гарантийные обязательства и сервис. Хорошая компания предложит не только поставку, но и проект фундамента, инструменты контроля качества и программу техобслуживания.

Заключение

Резервуары РВС — простые по форме, но технически продуманные элементы индустриальной инфраструктуры. Правильный выбор конструкции, грамотная защита от коррозии, регулярные осмотры и соблюдение мер безопасности обеспечивают долгую и надёжную эксплуатацию. Планируйте заранее: учитывайте продукт, условия хранения и требования к охране окружающей среды. Это сэкономит деньги и снизит риски в будущем.
